側面端子安裝于電子系統的配置

2019-11-11

次

側面端子的毛病常會毀壞或影響電力消費的正常運轉。例如若某變電所差動維護的側面端子接線有錯誤，則當變壓器帶的負荷較大或發作穿越性相間短路時，就會發作誤跳閘；若線路維護接線有錯誤時，一旦系統發作毛病，則可能會使斷路器該跳閘的不跳閘，不該跳閘的卻跳了閘，就會形成設備損壞、電力系統瓦解的大事故；若丈量回路有問題，就將影響計量，少收或多收用戶的電費，同時也難以斷定電能質量能否合格。因而，側面端子雖非主體，但它在保證電力消費的平安，向用戶提供合格的電能等方面都起著極端重要的作用。

控制系統性能的完成及其工作的牢靠性、操作、調試、維護等工作的便當及質量。電氣控制柜組件的劃分。由于各種電器元件裝置位置不同，側面端子在構成一個完好的電氣控制系統時，就必需劃分組件。劃分組件的準繩是：(1)把功用相似的元件組合在一同；(2)盡可能減少組件之間的連線數量，同時把接線關系親密的控制電器置于同一組件中；(3)讓強弱電控制器別離，以減少干擾；(4)為力圖劃一美觀，可把外形尺寸、重量相近的電器組合在一同；(5)為了電氣控制系統便于檢查與調試，把需經常調理、維護和易損元件組合在一同。

為便于裝置、運轉和維護，在側面端子中的一切設備間的連線都要停止標號，這就是側面端子標號。標號普通采用數字或數字與文字的組合，它標明了回路的性質和用處。回路標號的根本準繩是：但凡各設備間要用控制電纜經端子排停止聯絡的，都要按回路準繩停止標號。此外，某些裝在屏頂上的設備與屏內設備的銜接，也需求經過端子排，此時弄頂設備就可看作是屏外設備，而在其銜接線上同樣按回路編號準繩給以相應的標號。

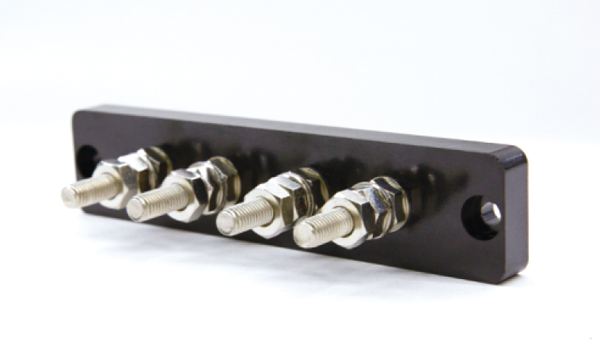

側面端子
