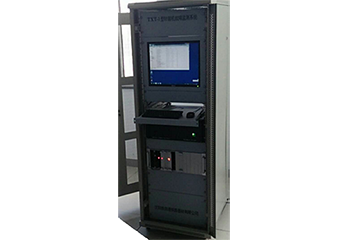

轉轍機控制電路故障監測系統簡介

轉轍機承擔著軌道交通線路道岔轉換的功能，轉轍機運行的是否可靠，直接影響到運營的安全和效率。隨著軌道交通的飛速發展，運營壓力越來越大，當發生道岔轉換故障時，很難對各種故障進行及時的判斷和處理，從而影響到正常的運營。本監測系統可對轉轍機控制電路的運行故障進行定位、定點準確的判斷，從而能快速查找故障點，排除故障，有效的提高了運營的效率，具有非常好的應用價值。

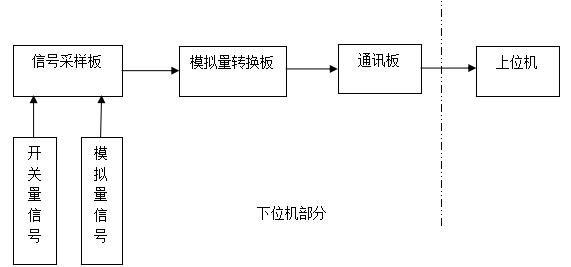

系統結構圖

在轉轍機故障監測系統中，下位機完成數據的采集、整理和傳輸，由上位機進行數據的存儲、分析、判斷和顯示。

工作原理

轉轍機故障監測系統基于微機監測的基本原理及信號采集方式，搭建一個判斷與處置的綜合系統平臺。以“故障導向安全”為設計理念，并充分考慮了轉轍機控制的特點，參考鐵路信號微機監測系統的工作原理和采集方式，在道岔控制電路中接入了電壓傳感器和電流傳感器，能在轉轍機運行的時間內監測其運行狀態和轉換時間。并根據“道岔控制電路”中固有的規律、特點，并利用這些規律、特點來分析、判斷、查找控制電路故障，對電路中的關鍵點的電壓、電流與時間的對應關系來判斷動作完成到哪一步，確定故障點所在位置及故障現象，還可對電氣特性偏離預定界限及時與報警，能發現電路故障預兆以防止事故發生，為轉轍機設備維修提供可靠信息。

監測過程

轉轍機故障監測系統的監測包括兩種，實時監測和歷史監測。實時監測，就是在轉轍機沒有動作的情況下，按一定的時間間隔、監測一些關鍵采樣點的數據，以便及時發現問題。歷史監測，就是當轉轍機完成一次轉換后，依據下位機采集到、并上傳的完整的轉換過程的各個采樣點數據，進行分析判斷，以確定故障發生在哪一步，再精準到哪個電路元器件及配線或某種機械故障。

用戶操作

運行轉轍機故障監測系統的上位機軟件，顯示如下界面，開始進行轉轍機的故障監測。

在電氣原理圖上，將會實時顯示對應采樣點的數據值，如果搬動道岔，下位機則進行操作過程的數據采集，并把數據傳送給上位機，由上位機進行存儲、分析、判斷和相應的顯示。

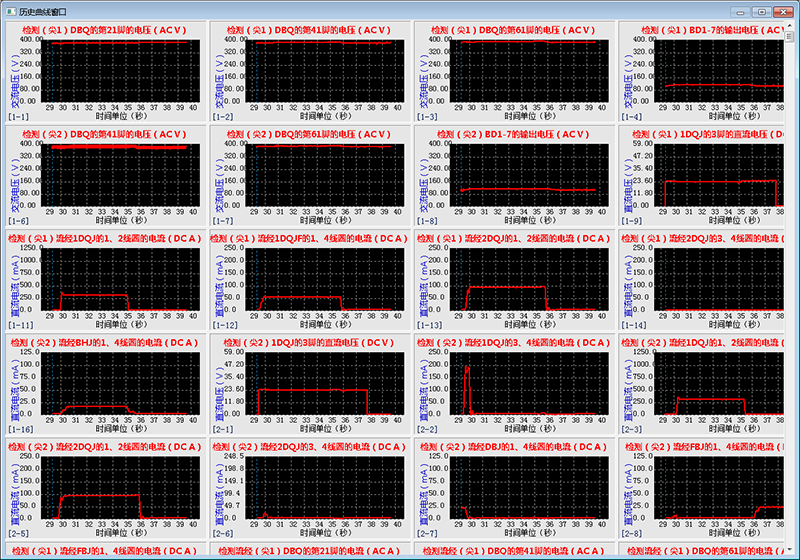

當上位機收到歷史數據后，形成的各個采樣點的歷史曲線，可以方便對故障進行判斷，下圖為收到正常反操數據的顯示效果。

通過對曲線數據的綜合分析，可以直觀、快速、準確的判斷故障的位置，顯示故障點及排除故障的方法?？梢杂行У目s短故障處理時間。

系統采用多文檔菜單界面顯示方式,主菜單項主要由故障監測、故障信息查詢、查詢報表、系統管理和系統幫助組成。可方便的進行故障信息的查詢，查詢系統的日、月、年報表，和數據的管理。
