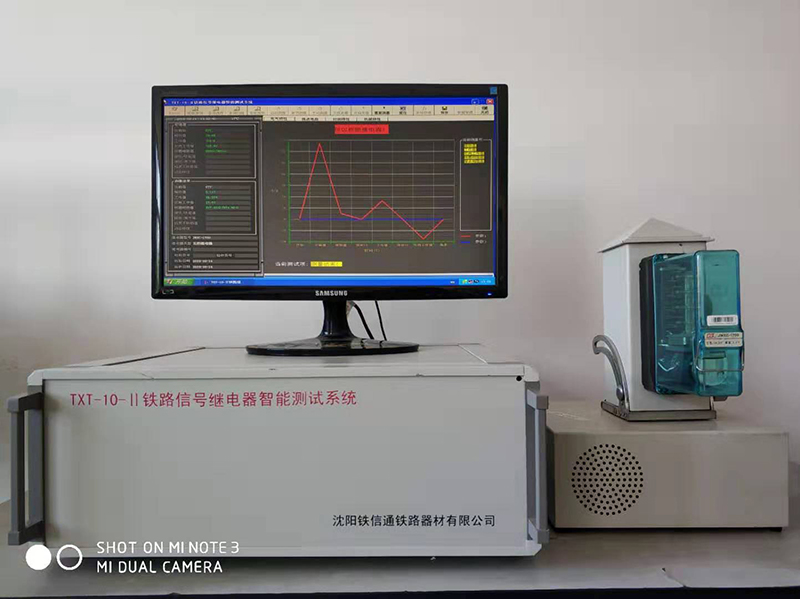

TXT-10-Ⅱ鐵路信號繼電器智能測試臺
系統簡介
TXT-10-Ⅱ鐵路信號繼電器智能測試臺適用于電務部門對鐵路信號繼電器進行入所驗收和檢修一體機。操作簡便、測量速度快、功能全、精度高。箱體結構可根據用戶要求自由選擇臺式機和桌面機。電氣部分采用先進的模塊設計，體積小，結構緊湊。主要由VB應用程序、電阻測量模塊、電量測量模塊、輔助測量模塊和高速調壓電源組成。上位機與各模塊及調壓電源之間采用RS485總線通訊，可實現多模塊同時測量，
大大提高了測量速度（測量JWXC-1700全部參數只需大約56秒）。
四種繼電器型號檢索方式 : 類型查詢、型號選擇、條碼掃描和智能檢索。
四種繼電器測量方式 : 自動測試、手動測試、單項測試和齊度測試。
主要技術指標：
直流電壓測量范圍：0—250V | 測量精度：±0.5% |
交流電壓測量范圍：0—250V | 測量精度：±0.5% |
直流電流測量范圍：0—1.6A | 測量精度：±0.5% |
交流電流測量范圍：0—5A | 測量精度：±0.5% |
時間特性測量范圍：0—200秒 | 測量精度：±0.001秒 |
接點電阻測量范圍：0Ω—1Ω | 測量精度：±1mΩ |
線圈電阻測量范圍：0Ω—20K | 測量精度：±1% |
繼電器的標準值顯示在屏幕左上角。測量結果采用十分直觀的圖表和數字同時顯示，如測量結果的某一參數偏離標準值，則以紅色提示。
本系統采用一個測試插座完成新、老型號繼電器九十余種的測試工作（包括）：
無極繼電器無極緩放繼電器 | 無極加強接點繼電器 | |
JWXC-2.3 | JWXC-H310 | JWJXC-100 |
JWXC-7 | JWXC-H340 | JWJXC-440 |
JWXC-440 | JWXC-H600 | JWJXC-480 |
JWXC-1000 | JWXC-500/H300 | JWJXC-6800 |
JWXC-1700 | JWXC-500/H330 | JWJXC2-6800 |
JWXC-2000 | JWXC-H1000 | JWJXC-7200 |
JWXC-370/480 | ||
無極加強接點緩放繼電器 | 整流繼電器 | 整流緩放繼電器 |
JWJXC-H80/0.06 | JZXC-440 | JZXC-H18 |
JWJXC-H120/0.17 | JZXC-480 | JZXC-H142 |
JWJXC-H120/0.4 | JZXC-20000 | JZXC-H156 |
JWJXC-H125/0.13 | ||
JWJXC-H125/0.44 | 整流加強接點繼電器 | 熱力繼電器 |
JWJXC-H125/80 | JZJXC-100 | JRXC-30 |
JWJXC-H135/135 | JZJXC-7200 | JRXC-270 |
JWJXC-H1000 | ||
發碼式繼電器 | 防雷型整流繼電器 | 交流繼電器 |
FJ-1 | JZXC-18F | JJC-400 |
FJ-4 | JZXC-H18F1 | JJXC-15 |
道口時間繼電器 | JZXC-16/16 | JJXC-400 |
JSC-30 | JZXCF-480 | |
有極加強接點繼電器 | 交流加強接點繼電器 | 傳輸繼電器 |
JXJXC-3000 | JJJC5-3.2 | JCZC1-31 |
JYJXC-J3000 | JJJC-3.5 | JCZC1-48 |
JYJXC-135/220 | JJJC1-52 | JCZC1-72 |
JYJXC-H135/220 | JJJC3-110 | JCZC5-140 |
JYJXC-220/220 | JJJC7-120 | JCZC-150 |
JYJXC-160/260 | JJJC4-185 | JCZC3-150 |
動態繼電器 | JJJC5-190 | JCZC4-1900 |
JAC-1000 | JCZC2-2000 | |
JARC-1000 | 偏極緩放繼電器 | 有極繼電器 |
JDAC-1700 | JPXC1-H270 | JYXC-270 |
JDXC-1000 | JPXC2-H270 | JYXC-660 |
JDXC-1700 | JPJXC-H270 | 時間繼電器 |
JSDPC-820 | 單閉磁繼電器 | JSBXC-780 |
JSDPC-1000 | JDBXC-1100 | JSBXC-820 |
JSDXC-1700 | JDBXC-550/550 | JSBXC-850 |
JSDXC1-1700 | 偏極繼電器 | JSBXC1-850 |
JSDXC2-1700 | JPXC-1000 | JSBXC-870 |
